主流回转式风机结构之叶氏风机

信息来源:珂勒曦 时间:2016-09-19 14:46:00 浏览次数:-

上一篇回转风机厂家珂勒曦介绍了回转式风机中滑片式风机的主要结构及用途,今天为大家继续介绍叶氏鼓风机。
           一、叶氏鼓风机的结构
           叶氏鼓风机是另一种回转式风机。它由长圆筒形机壳、两个转子(阻风翼、鼓风翼)以及两根平行的轴所组成。图一为叶氏鼓风机的两个转子。与罗茨、螺杆式不同,叶氏鼓风机的主从转子结构完全不同。鼓风翼装在主动轴上,与电机相联;阻风翼装在从动轴上,两根平行轴的两端装有式样完全相同的两个活动齿轮,主动轴通过齿轮带动从动轴转动。

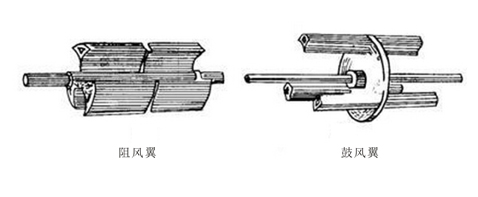

叶氏鼓风机叶轮

(图一)叶氏鼓风机转子结构

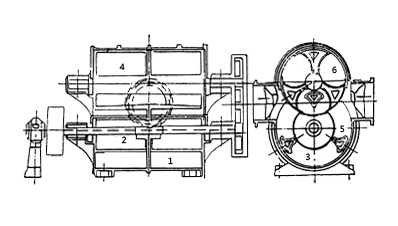

叶氏鼓风机结构图

1、气缸;2、鼓风翼;3、定子(主动轴);4、阻风翼;5、鼓风翼的叶;6、凹槽
(图二)叶氏鼓风机主机结构图

二、叶氏鼓风机的运行原理

叶氏鼓风机运行时,电机带动鼓风翼旋转,鼓风翼叶片之间的气体也跟着旋转,并在离心力的作用下甩出这些气体,气体流速增大,使气体在流动中把动能转换为静压能,然后随着流体的增压,使静压能又转换为速度能,通过排气口排出气体,过程中叶轮中间形成了一定的负压,由于入口呈负压,使外界气体在大气压的作用下立即补入,在叶轮连续旋转作用下不断排出和补入气体,从而达到连续鼓风的目的。

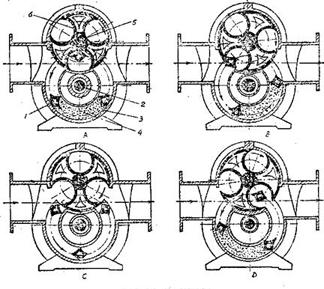

叶氏鼓风机实际上是罗茨鼓风机的一种变形,其工作原理如下图所示:

叶氏鼓风机运行原理及流程

叶氏鼓风机运行原理及流程  立即咨询


           图A:鼓风翼的三只旋转叶轮(活塞)1固定在主动轴2的一端,在机壳3的环形空间4内旋转。另一根从动轴5上固定着阻风翼叶轮6;
           图B:随着鼓风翼叶轮的旋转,环形空间4内的空气被逐渐推送到排气口;
           图C:当鼓风翼叶轮转至排气口时,环形空间4与排气口连通,气体被排出;与此同时另一侧进气口叶轮之间空气吸入;
           图D:叶轮继续旋转,开始新一轮的动作。吸排气过程中,鼓风翼与阻风翼叶轮的共同作用保证鼓风翼叶轮之间的气体排出和使进风管同出风管的有效密封。
           三、叶氏鼓风机的特点
           叶氏鼓风机由罗茨鼓风机演变而来,同属于定容式风机,工作压力比罗茨鼓风机的高,但构造比较复杂。它本身并不使其所输送的空气受到压缩,只是当排气容器的空间(如风包和排气管等)内的气量不断增多时压力才得以升高,并对来自大气的空气进行反压缩,鼓风机的流量是恒定的,不随风压大小而变化,这也是定容式风机的另一特点。
