珂勒曦小课堂:电阻真空计的三种类型

信息来源:珂勒曦 时间:2020-05-27 07:47:00 浏览次数:-

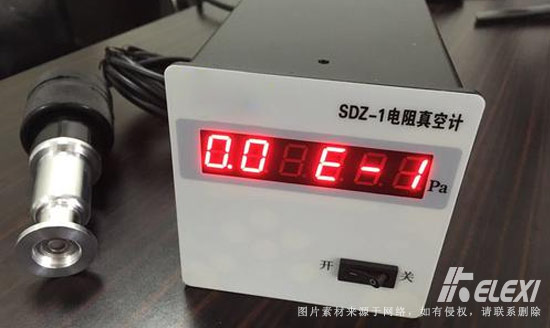

电阻真空计是热传导真空计中的一种,通过热丝电阻的变化来反映压力。测量热丝电阻变化的过程中,根据测量热丝电阻变化的方法不同,电阻真空计可以分为不同的模式类型。今天,螺杆真空泵厂家就要与大家一起来了解下电阻真空计的这几种类型。

电阻真空计的类型

根据热丝电阻测量方式的不同,电阻真空计主要包括三种类型:定电压型、定温度型以及定电流型。

定电压型通过保持设备电桥两端电压不变,再观察失平衡电流与压力的关系,来指示相应的压力变化。测量过程中,电压固定,当规管内压力波动时会使热传导发生变化,热丝温度也因此发生变化,从而使其中的电阻发生改变,电桥失去平衡。指示仪表可以读出压力的变化,通过校准曲线给出具体的电流值与压力的关系。这种类型的电阻真空计对于测量133Pa以上的压力时非常困难,一般测量范围在133Pa~1.33×10-1Pa之间。

定温度型(定电阻)电阻真空计测量过程中,以电桥电压与压力的关系为核准曲线。具体实现过程中,热丝电阻及其温度基本为定值。当压力发生变化时,热丝的温度与电阻发生变化时就会通过调整电压来使电桥恢复平衡,从而使热丝温度与电阻恢复原值。这种类型的电阻真空计反映时间很短,测量范围一般在10-1Pa~1×104Pa之间。

定电流型电阻真空计通过保持热丝电流(或电桥电流)不变,再观察失平衡电压与压力的关系。这种形式的热丝在压力变化过程中,温度变化非常剧烈,因此需要限制最高工作温度,防止热丝损毁,确保设备在全量程范围内的工作稳定性。

这三种类型的电阻真空计在实际应用中,定电压型与定温度型应用较为普遍。
