真空阀门的胶垫密封结构选择注意点

信息来源:珂勒曦 时间:2021-06-07 08:05:00 浏览次数:-

真空系统中,真空阀门的阀板与阀座之间会利用橡胶,也就是胶垫密封的弹性变形来填塞表面不平来实现密封。螺杆真空泵厂家就与大家一起来了解下,真空阀门中的胶垫密封选择时的几个注意点。

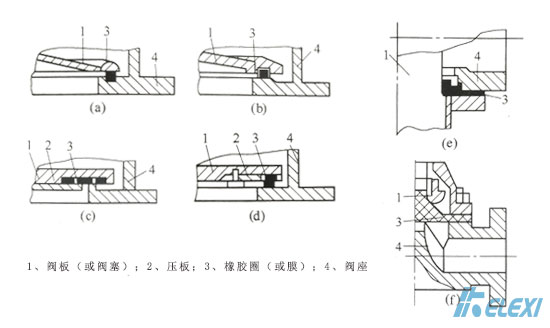

真空阀门的胶垫密封结构归纳起来主要包括如下6种:

胶垫密封结构

其中,前面4种主要用于大口径的阀门,而e、f主要用于小口径的真空阀门。在具体选择真空阀门的胶垫密封结构时,注意点主要涉及这几个方面:

一、尽可能减少阀板下高真空度侧的放气因素,比如选用放气率较小的橡胶材料;

二、关闭真空阀门后,密封圈截面上有最大的压缩变形;

三、结构力求简单;

四、制造方便;

五、胶垫密封元件要便于拆卸和修理;

另外,真空阀门关闭时的密封性能好坏主要取决于胶垫密封填塞阀座表面不平的程度。而影响这个程度的因素包括胶垫密封材料的硬度、压紧程度以及阀座表面的粗糙度。通常阀座表面的粗糙度高于Ra3.2,密封垫的硬度都在邵氏硬度55~75之间;密封垫的压紧程度,根据试验结果,当橡胶的邵氏硬度50以上,而表面没有任何擦伤时,橡胶垫的高度压缩比在15%以上时就能达到漏气率小于1.33×10-8Pa·L(s·m2)的密封性能。如果考虑制造精度上允许的偏差,可以适当提高一些压缩比,因此真空阀门中的胶垫密封相对压缩比通常取为15%~25%。
