珂勒曦小课堂:安全阀的密封

信息来源:珂勒曦 时间:2019-10-07 07:54:00 浏览次数:-

关于安全阀,螺杆真空泵厂家已经介绍了它的种类、设计原则等内容。今天我们来了解下与安全阀质量以及性能息息相关的密封因素。

对于安全阀来说,要使它的漏流量保持在标准所规定的范围内,就必须具备良好的严密性,密封面是一个决定性因素。而安全阀关闭件密封的密封面恰恰是安全阀最薄弱的环节,它不仅影响安全阀的质量,同时也会影响它的使用期限。因此安全阀密封的密封面材料要满足运行工况的持久性稳定性要求,同时需要具备一定的耐侵蚀性和耐腐蚀性、良好的机械加工和研磨性能,以及有弹性变形能力。

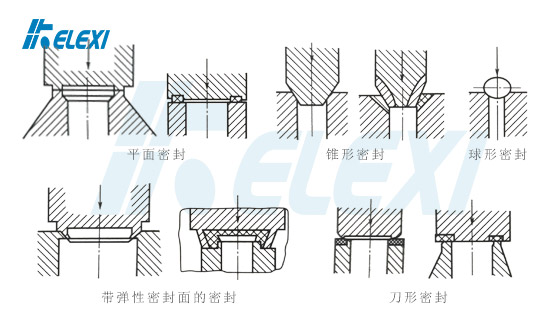

当采用不同材料作为密封面时,为了防止密封面上形成角槽和招致破坏,必须使较硬材料密封面的宽度大于较软材料密封面的宽度。具体的安全阀密封形式包括平面密封、锥形密封、球形密封、弹性密封以及刀形密封,如下图:

安全阀的密封

这些形式中,平面密封上部阀瓣和下部的阀座的接触面均为平面,便于加工以及研磨修复,使用广泛,多见于中低压汽水安全阀,在低压下密封性能较好。压力过高时,阀座、阀瓣由于分布温度的变化易产生局部的热变形。

锥形密封的基本接触面为锥面,即上部阀瓣为锥面,下部阀座接触面为略带坡口的平面,两者之间的密封面为接近于环形线的锥形接触,形成的密封力大,密封性能好于平面。密封阀瓣和阀座需要有高精度的同轴度,一般用于9.8MPa以下压力,超过此压力就不合适了。在制造精密并堆焊硬质合金的情况下,它能保证阀门开启的灵敏度与动作稳定性。

弹性密封面的密封也叫热阀瓣密封形式,适用于高温介质中阀座和阀瓣有可能发生热变形的场合。这种形式的安全阀密封面较薄,受热均匀,热变形小。

球形密封是一个球的外圆与锥面内切形成的环形接触线,锥面加工比较方便,所以密封性能好,但球的圆度、光洁度、硬度等要求较高。

刀形密封的两个接触面中有一个是刀口形,另一个为环形平面,所以习惯称为刀型密封。这种密封面形式具有了锥形密封结构的线接触面,增加了密封比压,同时另一面仍保持平面结构易制造的优点。但接触面过小,承受不了较大的压力,因此,仅用在密封力不大的条件下使用,如真空阀。
