珂勒曦小课堂:真空系统阀门密封的压紧方式

信息来源:珂勒曦 时间:2018-08-07 08:10:00 浏览次数:-

真空系统设计中,设计真空阀门时需要考虑阀板密封力的计算。而密封力的合理实现需要依靠阀板压紧装置的正确设计。今天就和螺杆真空泵厂家一起来认识一下真空系统阀门密封的几种压紧方式吧。

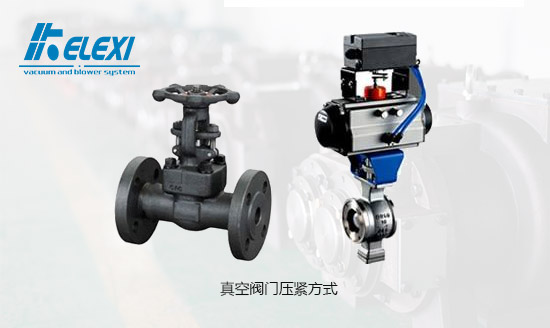

真空阀门压紧方式

首先是应用最多的螺旋压紧。螺旋压紧结构简单,制造容易,压紧时增力倍数较大,适用于手动、电动阀门,压紧后靠螺纹摩擦力实现自锁。这种压紧方式开关阀门的时间较长,传动效率相对较低。

第二种,斜面压紧。这种压紧方式通过斜面滑动来将胶圈压紧密封,当斜面升角小于斜面材料摩擦角时,压紧后能实现自锁。这种结构需要利用传动连板转至死点来保证自锁。

第三种,链板压紧。链板压紧这种方式较多用于真空插板阀中,尤其是需要较大密封力的大通径超高真空金属密封,用链板压紧可得到较大的增力。

第四种,弹簧压紧。弹簧压紧一般出现于电磁阀中,利用弹簧的作用力将阀板压紧密封,使阀门处于关闭状态。当线圈通电时,衔铁被吸上,阀板被提起阀门打开。采用弹簧压紧这种阀门密封压紧方式时,要求弹簧初始压力必须大于密封力。同时因为电磁线圈不宜做得过大,衔铁行程有限,一般用于小口径的真空电磁阀中。

第五种,弹性垫圈自身压紧。这种压紧方式中,阀塞被碗形密封圈箍紧密封,类似往复运动的动密封。由于阀塞进去密封圈,需要阀塞的两头有光滑的倒角,防止擦伤密封圈。

第六种,动力压紧。动力压紧方式有气压、液压和电磁力驱动几种形式。当真空系统的阀门密封需要较大密封力时,较多采用液压压紧;需要大压紧力的金属垫密封阀门会采用高压气动压紧。电磁力驱动的局限与第四种一样。动力压紧方式可采用直接压紧,也可采用杠杆压紧。

珂勒曦是专业的螺杆真空泵厂家,旗下螺杆真空泵产品不仅清洁无污染,而且拥有较宽的抽速范围以及良好的节能、稳定、易维护等优势,广泛适用于医药、化工、半导体等行业。如果您对珂勒曦螺杆真空泵感兴趣或想了解更多,欢迎留言咨询或拨打珂勒曦全国免费客服热线:400-886-7766,期待您的来电。
