珂勒曦小编为您介绍一下部分真空泵的种类

按真空泵的工作原理,真空泵基本上可以分为两种类型,即气体传输泵和气体捕集泵。但随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽,大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求,因此选用不同类型真空泵组成的真空机组进行抽气的情况较多,下面就让珂勒曦小编为您大致介绍一下,其中气体传输真空泵的一些种类。

气体传输泵是一种能使气体不断的吸入和排出,借以达到抽气目的的真空泵,这种泵基本上有两种类型:

第一大类型就是变容真空泵:变容真空泵是利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵。气体在排出前被压缩。这种泵分为往复式及旋转式两种:

⑴往复真空泵:是利用泵腔内活塞做往复运动,将气体吸入、压缩并排出。因此,又称为活塞式真空泵(隔膜式真空泵也是一种往复式真空泵)。

⑵旋转真空泵:是利用泵腔内转子做旋转运动,将气体吸入,压缩并排出。旋转真空泵又有如下几种型式:

①油封式真空泵:它是利用油类密封各运动部件之间的间隙,减少有害空间的一种旋转变容真空泵。这种泵通常带有气镇装置,故部分又称气镇式真空泵。按其结构特点分为如下五种型式:

a)旋片式真空泵:转子以一定的偏心距装在泵壳内并与泵壳内表面的固定面靠近,在转子槽内装有两个(或两个以上)旋片,当转子旋转时旋片能沿其径向槽往复滑动且与泵壳内壁始终接触,此旋片随转子一起旋转,可将泵腔分成几个可变容积。

b)滑阀式真空泵:在偏心转子外部装有一个滑阀,转子旋转带动滑阀沿泵壳内壁滑动和滚动,滑阀上部的滑阀杆能在可摆动的滑阀导轨中滑动,而把泵腔分成两个可变容积。

c)定片式真空泵:在泵壳内装有一个与泵内表面靠近的偏心转子,泵壳上装有一个始终与转子表面接触的径向滑片,当转子旋转时,滑片能上、下滑动将泵腔分成两个可变容积。

d)余摆线式真空泵:在泵腔内偏心装有一个型线为余摆线的转子,它沿泵腔内壁转动并将泵腔分成两个可变容积。

e)多室旋片式真空泵:在一个泵壳内并联装有由同一个电动机驱动的多个独立工作室的旋片真空泵。

液环式真空泵:带有多叶片的转子偏心装在泵壳内,当它旋转时,把液体(通常为水或油)抛向泵壳形成泵壳同心的液环,液环同转子叶片形成了容积周期变化的几个小容积,介质为水时也叫水环真空泵。

③罗茨真空泵:泵内装有两个相反方向同步旋转的双叶形或多叶形的转子,转子间、转子同泵壳内壁之间均保持一定的间隙。它属于旋转变容真空泵。机械增压泵即为这种型式的真空泵。

④螺杆真空泵:利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,它是油封式真空泵的更新换代产品,能抽除含有大量水蒸汽及少量粉尘的气体场合,在国内各大制药和化工企业得到广泛应用。

爪式真空泵:爪式真空泵原理类似与罗茨,利用两个爪型转子与泵腔形成抽气容积,旋转过程中转子可自动开闭。

⑥涡旋真空泵:涡旋真空泵是由涡旋压缩机演化而来的一种无油真空泵。

其中螺杆真空泵、爪式真空泵以及涡旋真空泵等又可以称为干式真空泵,可以实现不用油类密封。

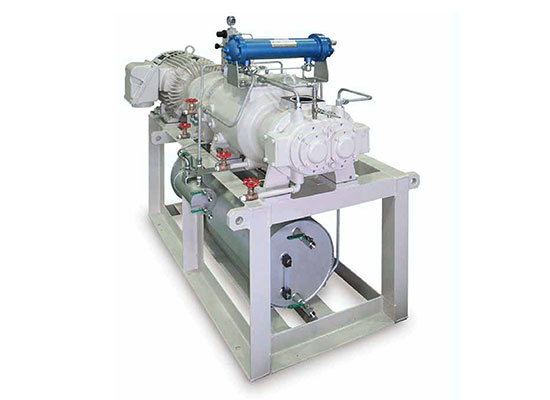

珂勒曦真空泵

珂勒曦真空泵 立即咨询

第二大类是动量传输泵。这种泵是依靠高速旋转的叶片或高速射流,把动量传输给气体或气体分子,使气体连续不断地从泵的入口传输到出口。具体可分为下述几种类型:

⑴分子真空泵:它是利用高速旋转的转子把能量传输给气体分子,使之压缩、排气的一种真空泵。它有如下几种型式:

①牵引分子泵:气体分子与高速运动的转子相碰撞而获得动量,被送到出口,因此,是一种动量传输泵。

②涡轮分子泵:泵内装有带槽的圆盘或带叶片的转子,它在定子圆盘(或定片)间旋转。转子圆周的线速度很高。这种泵通常在分子流状态下工作。

③复合分子泵:它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合式分子真空泵。

⑵喷射真空泵:它是利用文丘里(Venturi)效应的压力降产生的高速射流把气体输送到出口的一种动量传输泵,适于在粘滞流和过渡流状态下工作。这种泵又可详细地分成以下几种:

①液体喷射真空泵:以液体(通常为水)为工作介质的喷射真空泵。

②气体喷射真空泵:以非可凝性气体作为工作介质的喷射真空泵。

③蒸气喷射真空泵:以蒸气(水、油或汞等蒸气)作为工作介质的喷射真空泵。

⑶扩散泵:以低压高速蒸气流(油或汞等蒸气)作为工作介质的喷射真空泵。气体分子扩散到蒸气射流中,被送到出口。在射流中气体分子密度始终是很低的,这种泵适于在分子流状态下工作。可分为:

①自净化扩散泵:泵液中易挥发的杂质经专门的机械输送到出口而不回到锅炉中的一种油扩散泵。

②分馏式扩散泵:这种泵具有分馏装置,使蒸气压强较低的工作液蒸气进入高真空工作的喷嘴,而蒸气压强较高的工作液蒸气进入低真空工作的喷嘴,它是一种多级油扩散泵。

⑷扩散喷射泵:它是一种有扩散泵特性的单级或多级喷嘴与具有喷射真空泵特性的单级或多级喷嘴串联组成的一种动量传输泵。油增压泵即属于这种型式。
