珂勒曦小课堂:真空阀门型号识别不求人

信息来源:珂勒曦 时间:2017-04-21 13:37:00 浏览次数:-

真空阀门作为真空系统中连接或切断管路,及调节气量大小的重要元件,在真空系统建设中会经常碰到。螺杆真空泵厂家珂勒曦今天的小课堂里,就为大家普及下真空阀门型号的快速识别方法。

真空阀门

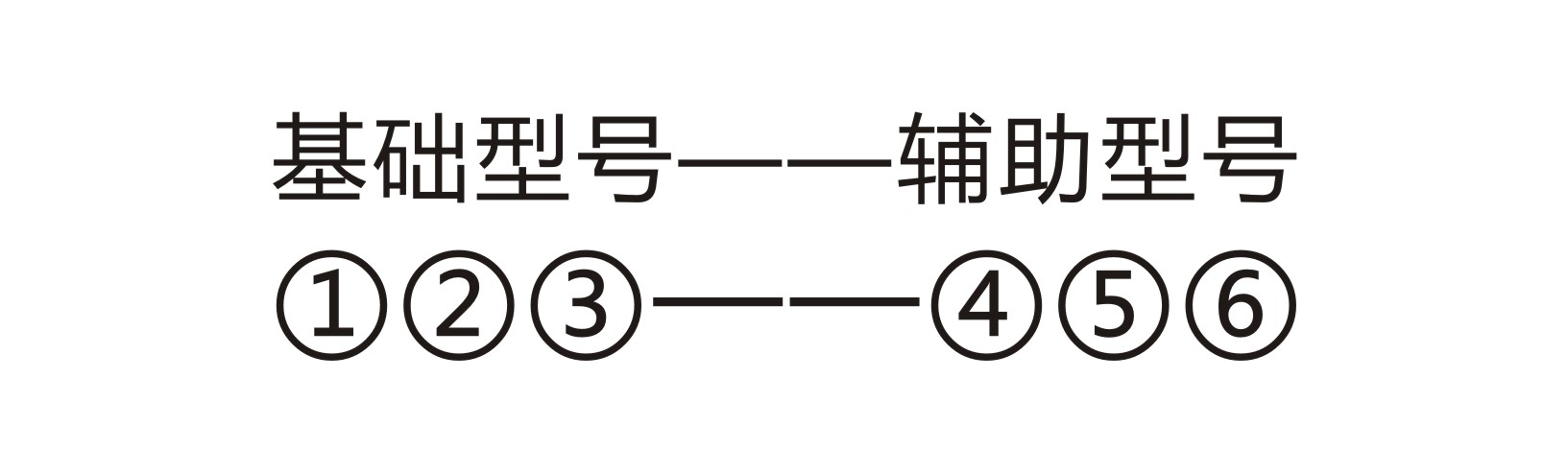

了解真空阀门型号之前,大家可以回顾下《螺杆真空泵厂家细数真空系统组成元件》中,真空阀门的大致分类。根据这么多的真空阀门种类,JB/T7673-95规定了真空阀门型号编制的具体规则。其具体规则和真空泵的型号命名规则有点类似,由基础型号与辅助型号两部分构成:

命名规则

具体的含义,螺杆真空泵厂家为您细细说来。

“①”代表的是真空阀门的适用范围。以其关键字的汉语拼音的首字母来表示(印刷体大写):D——低真空;G——高真空;C——超高真空。

“②”代表真空阀门的结构或功能类别。以其关键字的汉语拼音的首字母或者第2、3位来表示(印刷体大写):C——插板;D——挡板;F——翻板;M——隔膜;I——蝶阀;Z——椎板;W——微调;Q——充气;U——球型;Y——压差。

“③”代表真空阀门的驱动形式。以其关键字的汉语拼音的首字母来表示(印刷体大写),手动的则予以省略:D——电动式;C——磁动式;Q——气动式;Y——液动式。

“④”代表真空阀门的通道形式。表示形式同上,直通式则予以省略:S——三通式;J——直角式。

“⑤”代表真空阀门的规格——公称通径(mm)。以阿拉伯数字表示,带充气的真空阀门在数字之前需添加大写字母Q。

“⑥”代表真空阀门的设计序号,从第一次改型设计开始,以字母A、B、C顺序依次表示。

下面,螺杆真空泵厂家以具体的型号来说明。如DDC-J50Q代表的是低真空挡板式电磁阀,通道形式为直角,公称通径50mm,并带充气功能;GI-50代表的是高真空手动蝶阀,公称通径50mm。对照之下,大家对实际的真空阀门型号背后的含义是不是了解了呢?
