螺杆真空泵厂家细数真空系统组成元件

信息来源:珂勒曦 时间:2016-12-09 14:06:00 浏览次数:-

真空泵在实际应用中需要与真空测量仪器、真空阀门、连接管道、捕集器、除尘器、真空继电器等元件共同配合运用组装成真空系统,才能真正发挥作用。那这些元件又有什么用途呢?且听螺杆真空泵厂家珂勒曦为您道来。

首先介绍的是真空阀门。在真空系统中,用来切断或接通管路气流,改变气流方向及调节气流量大小的真空系统元件就称之为真空阀门。根据上述定义,螺杆真空泵厂家珂勒曦为您总结了真空阀门的3大用途:

1、开关气路

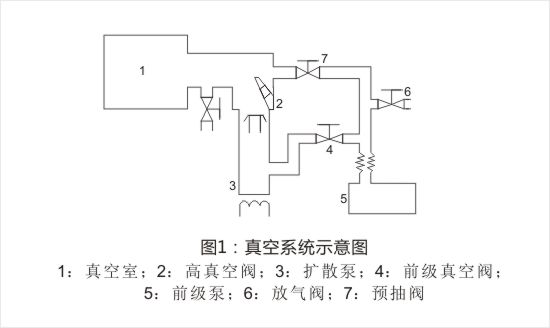

如图1所示,当高真空阀2和前级阀4关闭,预抽阀7打开时,机械真空泵对容器抽真空,气流流经预真空抽气管路。当阀7关闭,阀4打开时,机械泵可单独对扩散泵抽真空。当阀2和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽真空,此时气流流经扩散泵。阀门在这种工艺操作中的作用是开关气路,改变气流的流经路线。

真空系统示意图

真空系统示意图

2、控制气流大小,调节真空度

图1中,高真空阀2的阀盖的开启角度,即可调节流经管路的气流量大小;关闭高真空阀2和前级真空阀4,通过放气阀6可以给机械泵的入口放气;通过放气阀6可以调节容器内的真空度。

3、定量抽气

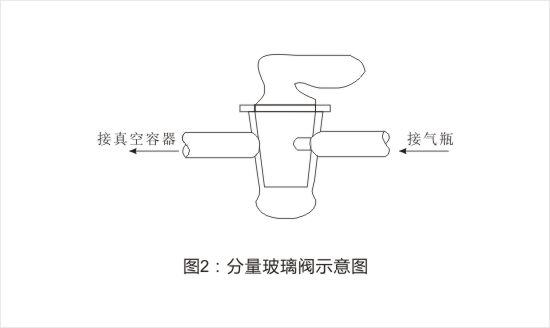

如图2所示,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,小洞内的高压气体就被放进容器中,这样就起到了定量充气的作用。

真空系统分量玻璃阀示意图

分量玻璃阀运作示意图

真空阀门的种类繁多,在设计真空系统过程中,需要根据用途、尺寸、性能、结构等进行选择。国内真空阀门按其性能、结构形式、驱动方通道方式及通道直径大小、材料和用途可进行以下分类:

工作压力:低真空阀、高真空阀、超高真空阀门;

用途:截止阀、隔断阀、放气阀、节流阀、换向阀;

结构形式:挡板阀、翻板阀、蝶阀、隔板阀、隔膜阀、闸阀、针阀、插板阀;

驱动方式:手动阀、电动阀、电磁阀、气动阀、液压驱动阀、手电两用阀;

通道方式:角阀、直通阀、双通阀、三通阀、四通阀;

以上就是螺杆真空泵厂家为您总结的真空阀门的3大用途以及它的分类情况。捕集器、除尘器等元件螺杆真空泵厂家珂勒曦将在后期的文章逐一为您介绍。
