真空测量规管与被测真空系统的连接形式

信息来源:珂勒曦 时间:2019-07-02 07:55:00 浏览次数:-

真空测量规管与被测真空系统的连接,根据被测系统内的压力高低,有多种不同的连接形式。螺杆真空泵厂家珂勒曦这次与大家一起来认识下这些连接形式。

真空测量规管目前有玻璃规管、金属规管以及没有外壳的裸规。常见的玻璃规管有热偶规、电阻规、电离规、B-A规等。这些真空测量规管与被测的金属真空系统系统连接的形式主要有3种:通过真空橡胶管与系统相接;通过橡胶密封与真空系统相接;通过玻璃-金属封接与系统相接。更直观的示意可以参见下图:

真空测量规管与真空系统的连接方式

这几种形式中,粗真空及低真空一般采用真空橡胶管、橡胶密封与系统相接。通过真空橡胶管这种连接方式,在低真空系统中临时安装的热偶规或电阻规会经常采用(安装时,橡胶管暴露与真空的面积越小越好)。高真空则会通常采用橡胶密封与玻璃-金属封接形式(可伐管一端与玻璃规管导管封接、一端与金属法兰焊接,然后用氟橡胶或金属垫圈密封)来连接。但总的来说,在低、中、高真空装置中,最常用的还是通过橡胶密封与系统相接这种形式,拆卸方便,连接可靠。

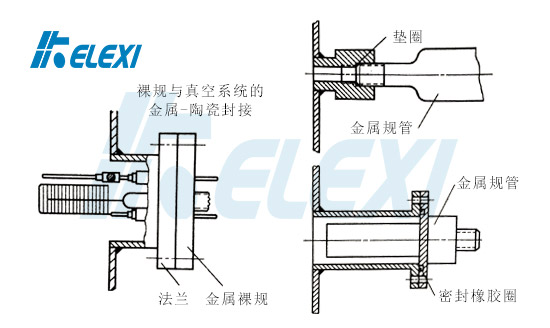

玻璃规管外,金属规管及裸规采用的连接方式有通过垫圈相接(螺纹直连,垫圈密封),通过法兰+橡胶密封与系统相接(金属法兰连接,真空橡胶圈密封)以及通过金属-陶瓷封接与系统相接,具体形式可见图2。通过垫圈连接密封的一般出现在粗低真空测量中,高真空及超高真空测量都会采用法兰连接+橡胶密封,或金属-玻璃封接、金属-陶瓷封接。

其中裸规一般常见于超高真空系统的测量上,采用的是金属-陶瓷封接。这种规管在测量静态平衡系统的气体压力时,裸规的读数能比管规更加真实地反映被测真空系统的压力。但在非静态平衡系统中,受定向气流、不等温等状态影响,无法测定反应方向性的有效压力。

真空测量规管与真空系统的连接方式2
