真空系统设计常见符号——真空压力仪表及其他

信息来源:珂勒曦 时间:2018-04-20 08:17:00 浏览次数:-

真空系统设计中的常见符号,螺杆真空泵厂家先后介绍过了真空泵符号、真空管路符号以及真空阀门符号,余下的真空压力仪表、挡板、冷阱等符号,我们一并在这里给大家介绍分享。

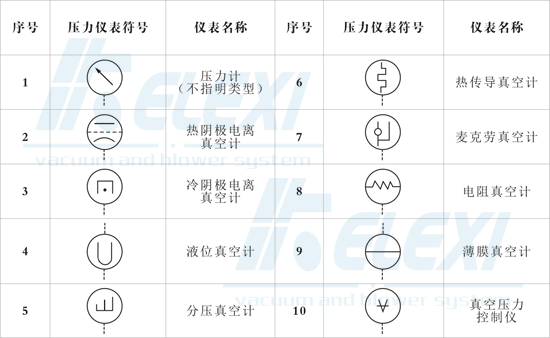

首先是真空压力仪表符号,主要包括以下10种:

真空压力仪表符号

另外关于常见真空计的具体介绍,可在站内搜索“真空计”获得更详细的介绍。

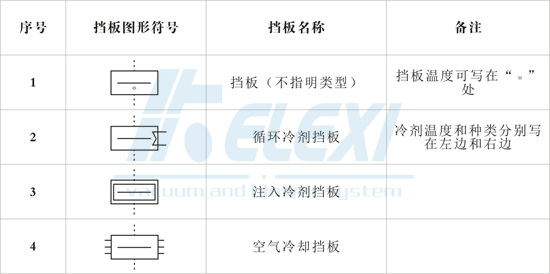

其次是真空挡板符号,主要有4种:

真空挡板符号

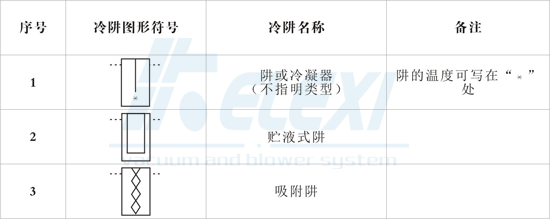

第三,真空系统设计中的冷阱符号,主要涉及3种:

真空冷阱符号

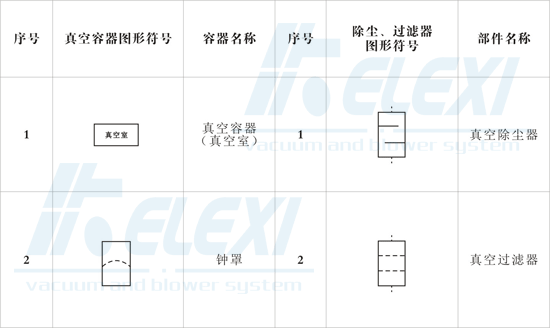

第四,真空系统设计中,真空容器、除尘器及过滤器的符号:

真空容器、过滤器符号

至此,真空系统设计较为常见的符号,螺杆真空泵厂家为大家都大致介绍了一遍。随着真空技术的不断发展,其中可能会遗漏一些符号,同时也可能会有新的符号出现,因此全面的了解需要在日常应用中不断地学习补充。
