真空系统中的冷阱

信息来源:珂勒曦 时间:2018-08-03 08:12:00 浏览次数:-

真空系统应用中,抽气介质很多时候都较为复杂,例如夹杂大量的水蒸气、油蒸气,这时为实现更好的抽气性能与真空度,一般会采用冷阱等捕集器来处理这些可凝性气体,以减少对真空系统的不良影响。本文干式螺杆真空泵厂家就和大家一起来了解冷阱的一些知识。

真空系统应用中,可凝性蒸气的凝结与蒸发,不仅影响真空系统的真空度与真空泵的抽速性能,同时若在真空泵内凝结可能造成泵的损伤。而冷阱对可凝性气体可以实现高效捕集,有效避免上述问题。

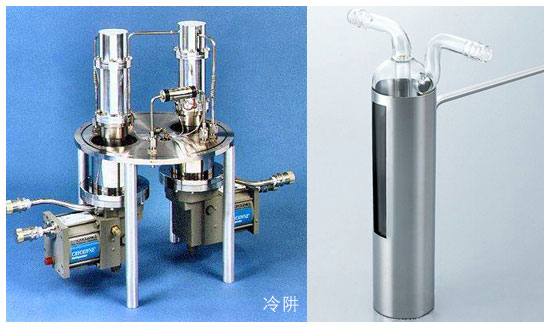

低温冷阱

冷阱也叫冷凝捕集器,利用低温冷壁来捕集可凝性蒸气,一般安装于主泵入口与真空室之间的管路上,可以有效捕集来自真空室内的可凝性蒸气以及来自真空泵的返流蒸气。冷阱的效果主要取决于其结构以及所使用冷壁的温度(温度越低,效果越好)。

冷阱的结构根据材质可以分为玻璃冷阱与金属冷阱。玻璃冷阱一般用于小型的玻璃真空系统,根据冷剂的盛放方式又可分为外冷式与内冷式。金属冷阱则一般用于大型的金属真空系统,结构形式繁多,结构复杂,干式螺杆真空泵厂家不在此叙述。

冷阱的冷壁温度则涉及到冷剂的选择。冷阱中常用的冷剂以及它所能达到的温度如下:

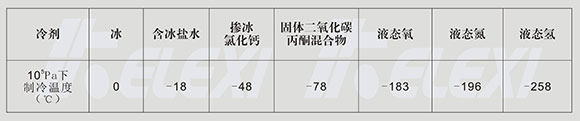

冷阱的冷剂所能达到的制冷温度

在真空应用中,为实现良好的冷阱捕集效果,在冷阱的选择与设计中,应当注意以下几个方面:

1、冷凝部位应具有较大的冷凝面积;2、结构为光学密闭,防止蒸气分子直线通过;3、有尽可能大的流导;4、尽量少的冷剂消耗量;5、清洗拆装方便。
