法兰产品型号中的那些代号都是什么意思

信息来源:珂勒曦 时间:2021-06-16 07:52:00 浏览次数:-

近期有客户问起法兰配件中的一些代号的含义,螺杆风机厂家就通过实际的例子来和大家说说一些代号背后所代表的意思。

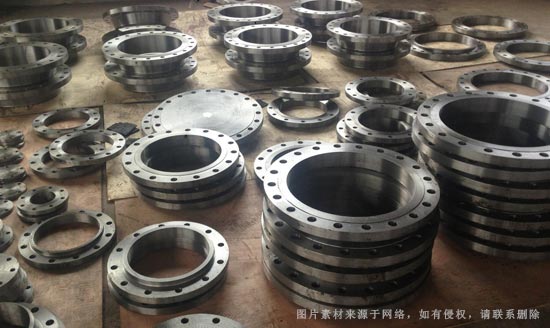

法兰代号

法兰中涉及的代号不少,比如型号为PL DN50(B)PN20 RF 20# HG/T20592-2009、WN DN100 Class150 RF 06Cr19Ni10 SH/T3406-2013的法兰产品,就涉及了好多种,螺杆风机厂家为大家逐个分解。

最开始的PL是法兰种类代号,螺杆风机厂家《珂勒曦小课堂:真空工程中常见的法兰类型》就介绍了常见的一些法兰代号,这个PL指的是板式平焊法兰,其他还有SO、WN等10多种类型,像上面例举的第二个产品型号中的WN指的就是带颈对焊法兰。

接下来的DN代号很常见,一般指的是公制系列的法兰通径,50、100是对应数值代号,它后面括号中的B,代表的就是公制管(另外一个是英制管用NPS标识,如果后面标注A系列就代表着英制管),我们在《管路配管中钢管外径的两种规格》作了介绍。

PN20中,PN是公称压力,整体意指配套承压最大2公斤(也可能写作PN2.0Mpa);第二个例举的型号中的Class与PN同义,它是美国ASME标准体系中的压力等级体系,像PN20就等于Class150,代表该型号产品的公称压力为2公斤。

再后面的RF指的是法兰的密封面形式为突面,其他的还有全平面(FF)、凹面/凸面(FM/M)、榫面/槽面(T/G)、环连接面(RJ),具体的螺杆风机厂家在《法兰的密封面形式有哪些》作了介绍。

两个例子中,密封面形式代号后面跟着的20#与06Cr19Ni10都是代表的法兰的材质,20#就是指法兰材质为20#钢,而06Cr19Ni10就是平时比较常见的304不锈钢。

最后两个产品型号中末尾的HG/T20592-2009、SH/T3406-2013,代表的法兰的执行标准,前者是化工行业标准,后者是石油化工行业标准,还有可能出现国家标准(GB)、机械部标准(JB)、美国机械工程师协会标准(ASME)等等。
