珂勒曦小课堂:真空工程中常见的法兰类型

信息来源:珂勒曦 时间:2019-03-01 07:58:00 浏览次数:-

真空工程中应用的法兰知识,螺杆真空泵厂家珂勒曦已经介绍过不少。今天我们继续来了解下几种法兰类型。

一、板式平焊法兰

板式平焊法兰,代号PL。这种法兰类型取材方便,制造简单,成本低,使用广泛,但刚性较差,因此无法用于易燃、易爆、有较高真空度要求的化工工艺配管系统类场合。

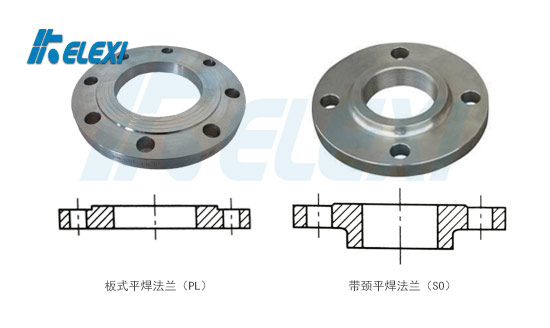

板式平焊法兰与带颈平焊法兰

二、带颈平焊法兰

带颈平焊法兰,代号SO。它对法兰的刚度、承载能力有所提高。与对焊法兰相比,焊接工作量大,焊条耗量高,经不起高温高压及反复弯曲和温度波动,但现场安装较方便,可省略焊缝拍揉伤的工序。

三、带颈对焊法兰

带颈对焊法兰,代号WN。这种法兰连接不易变形,密封效果好,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上。但其体积较大,重量笨重,在运输中容易磕碰,价格昂贵,安装定位很困难。

带颈对焊法兰与整体法兰

四、整体法兰

整体法兰代号IF,是带颈对焊钢制管法兰的一种,一般多用于压力较高的管道。其密封面一般为突面(RF),在易燃、易爆、高度和极度危害的使用工况之中,可以选用除了RF面之外的凸凹面(MFM)及榫槽面(TG)。

五、承插焊法兰

承插焊法兰,代号SW。承插焊法兰一端与钢管焊接,另一端用螺栓连接,多用于锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头、食品等行业。

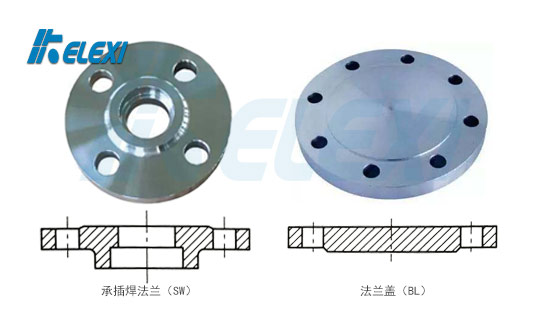

承插焊法兰与法兰盖

六、法兰盖

法兰盖也称盲板法兰、盲板,代号BL。它是中间不带孔的法兰,供封住管道堵头用,作用与焊接封头及丝扣管帽是一样的,只不过盲板法兰和丝扣管帽可以随时卸下来,而焊接封头则不行。
