主流回转式风机结构之罗茨风机

信息来源:珂勒曦 时间:2016-09-20 14:07:00 浏览次数:-

继滑片式、叶氏风机之后,回转风机厂家珂勒曦今天为大家介绍的是回转式风家族中的罗茨风机。
          罗茨风机是利用两个叶形转子在气缸内作相对运动来压缩和输送气体的。罗茨风机结构简单,转子采用渐开线或是外摆线的包络线为转子加工型线,每个转子及叶片完全相同,大大降低了加工难度,制造方便,广泛应用于水产养殖增氧、污水处理曝气、水泥输送等领域,也适用于低压力场合的气体输送和加压。罗茨风机与叶氏风机一样同属于定容式风机,它们本身不会对输送的气体进行压缩,需要依靠管网等设备的背压来实现压缩过程。
           一、罗茨风机的结构
          1、转子结构。罗茨风机按转子的形状,分为两叶型和三叶型。三叶型转子每转动一次由两个转子进行三次吸、排气。与二叶型相比,气体脉动性小,振动小,噪声低,因此目前市场上的罗茨风机都以三叶为主(扭叶型与直叶型)。

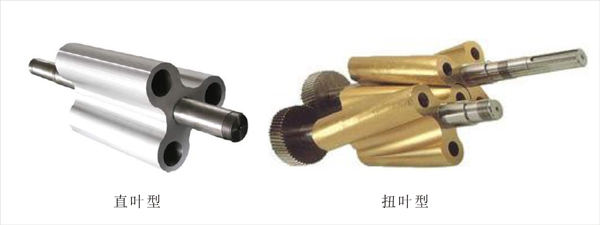

罗茨风机转子结构

三叶罗茨风机两种常见的转子形态


2、主机结构。   罗茨风机的主要结构由机壳、墙板、转子、轴承、密封、进排气消声器等部分组成。

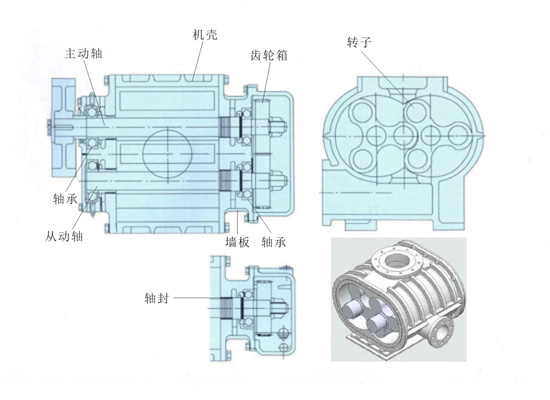

罗茨鼓风机结构
       罗茨主机结构图


二、罗茨风机的运行原理
          罗茨风机由两个转子在由机壳和墙板密封的腔体中相对反向转动,转动过程中,转子之间以及转子与机壳、墙板之间的间隙极小,从而使进气口形成了真空状态,空气在大气压的作用下进入进气腔,同时转子与墙板、机壳构成了一个密封腔,进气腔的空气在转子转动的过程中,被转子所形成密封腔不断地带到排气口,气体到达排气口的瞬间,因排气侧高压气体的回流而被加压,从而完成气体输送。这样连续不停的运转,空气就源源不断地从进气口输送到排气口,这就是罗茨风机的整个工作过程。

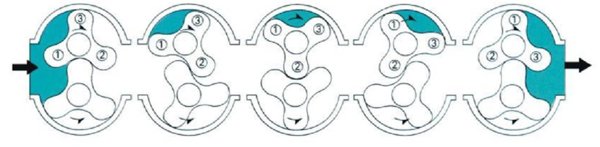

罗茨风机工作流程


罗茨风机工作流程 立即咨询


          三、罗茨风机的特点
          罗茨风机最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微,压力选择范围很宽,具有强制输气的特点。同时两个转子之间有间隙,输送时介质不含油,可输送清洁空气以及各类气体,广泛应用于冶金、化工、化肥、石化、仪器、建材行业。
          但由于罗茨风机需要依靠外界背压实现气体压缩过程,同时排气过程不连续,与另一种回转式风机——螺杆风机相比,它的气流脉动较大,效率较低,能耗也较高。我们将在下一篇中为大家介绍螺杆风机。
