珂勒曦小课堂:真空阀门中的蝶阀

信息来源:珂勒曦 时间:2018-06-29 08:10:00 浏览次数:-

干式螺杆真空泵厂家在介绍真空系统元件时,分享了关于真空阀门的作用、分类等知识内容。而在真空系统应用较广的真空蝶阀,最近有不少人问起过,因此在这里,我们再一起细致了解下蝶阀的一些内容。

蝶阀

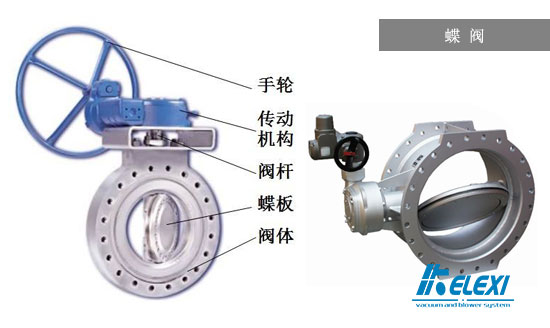

典型的蝶阀结构

蝶阀结构比较简单,体积小,采用圆形蝶板作为启闭件,随阀杆转动来实现开启、关闭和调节流体通道。蝶板固定阀杆上,可随阀杆转动,边缘上嵌有O型密封圈(蝶阀有弹性密封和金属密封两种密封型式。弹性密封密封圈可以镶嵌在阀体上或附在蝶板周边)。如图,当蝶板上的密封圈与阀体紧密接触就实现了阀门的关闭。从关闭位置开始,阀板再转动90°时,即完全打开。

蝶阀具有良好的流体控制特性,当处于完全开启位置时,蝶板厚度是介质流经阀体时的唯一阻力,因此通过该阀门所产生的压力变化很小,故具有较好的流量控制特性。另外蝶阀驱动力矩小,操作简便迅速,因此在大中口径、中低压力使用领域相当广泛。

蝶阀的种类很多:根据适用压力,可以分为真空蝶阀、低压蝶阀、中压蝶阀和高压蝶阀;根据介质工作温度,可以分为高温蝶阀、中温蝶阀、常温蝶阀、低温蝶阀和超低温蝶阀;按结构可以分为中线蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀;按连接方式,可以分为对夹(凸耳)式、法兰式、焊接式、螺纹式、卡箍式等;按执行机构,可以分为气动蝶阀、电动蝶阀、液动蝶阀、手柄传动蝶阀以及蜗轮蜗杆传动蝶阀。

除此外,蝶阀还可以根据功能、阀体材料、密封材料等进行分类,干式螺杆真空泵厂家不再一一列举。

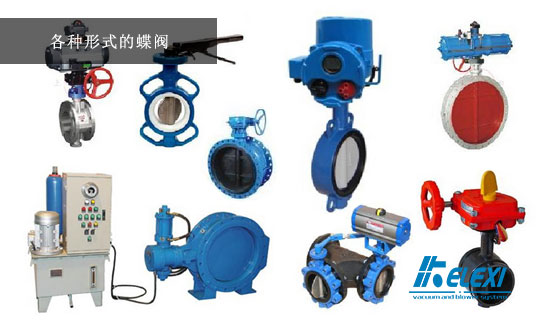

各种形式的蝶阀

各种形式的蝶阀

因此真空蝶阀在蝶阀里,只是其中的一类,工作于1.3×10-5Pa~1.0×105Pa之间的真空系统中。

不同的使用场合与环境,各种类型的蝶阀选择也会不同。
